>>>  概述

          VJY-40.5系列真空断路器是由纪元电气集团，在充分吸收国内外断路器的优点基础上设计制造的新型户内真空断路器；是目前最新一代高可靠性，实现免维护的          真空断路器。

          VJY-40.5系列真空断路器采用先进的APG工艺将真空灭弧室和主回路零件固封成极柱或将真空灭弧室装于绝缘筒中，解决了外部环境如污秽和凝露的损害而降低             绝缘性能的问题，确保真空灭弧室适应于恶劣环境。

          VJY-40.5系列真空断路器采用新型弹簧操作机构，结构简单，零部件少，机械可靠性高，可广泛应用于发电厂，变电站，冶金，石化，煤矿，水泥，楼宇等场所           电气设备的控制和保护，并特别适合于频繁操作和对运行可靠性要求高的场合使用。

>>>  技术特点

          1.断路器为手车式结构，尺寸小，体积小。

          2. 结构简单，零部件少，维修方便，机械可靠性高。

          3. 真空化主体结构，免维护，低碳环保。

          4. 电磁场分布优化设计，局部放电量小，有效避免局部过热。

          5.多方案设计，兼容国内外主流柜型。

          6. 拥有多项专利技术。

          7. 可进行触头温度在监测，提高断路器运行安全可靠性。

>>>  结构特点

           1.一体化断路器

             断路器主体与操动机构布置成一体的型式，使传动环节简化，机构的输出特性更吻合断路器要求的负载特性和机械特性，降低了能耗，使断路器性能更可                  靠。

           2.真空灭弧室装配方式可选择

            断路器真空灭弧室有普通（绝缘筒）型和固封极柱两种装配方式可选择。

         3.固封极柱优点

            （1） 断路器主导电回路被整体浇注在环氧树脂中，简化了主回路装配环节，降低了回路电阻，提高了主导电回路连接的可靠性，为真空灭弧室提供了更加                        充分的保护，避免意外机械撞击造成损伤。

            （2）外界环境对真空灭弧室的影响降到最低，提高了产品的外绝缘强度，断路器相间距离可进一步减小；

            （3） 方便开发小型化开关柜产品；真正实现了真空灭弧室免维护。

         4.普通（绝缘筒）型优点

            投资相对较少，断路器散热较好。

         5.操动结构

            采用经计算机优化设计的新型弹簧操动机构，结构最简单，零部件最少，外形美观，传动损耗小，可靠性高，凸轮和连杆的合理设计，使操作机构的出力与               真空断路器主体的反力特性能实现很好的匹配；可手动或电动操作，电动操作只需小功率的操作电源；机械和电气联锁简单可靠。

>>>使用环境条件

          环境温度：最高温度：+40℃，最低温度：-15℃；

           环境湿度：日平均相对湿度：≤95%，月平均相对湿度：≤90%；

                      日平均蒸汽压：≤2.2×10-3Mpa 月平均蒸汽压：≤1.8×10-3Mpa;

         海拔高度：普通型（绝缘筒）不超过1000m，固封极柱式不超过2000m；

         地震烈度不超过8度；

         使用场所无滴水，无易爆危险，无化学腐蚀性气体及无剧烈震动；

         如有特殊使用条件，须由制造商与用户进行协商。

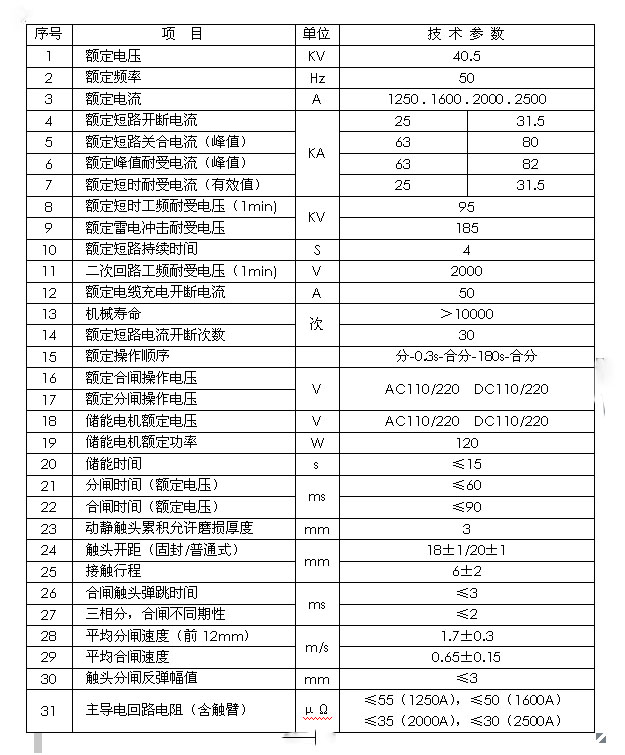

>>>技术参数
