>>>  产品概述

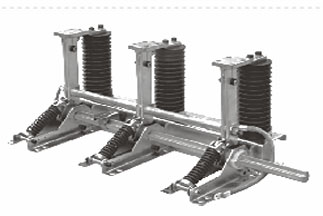

        JN15-24型户内高压接地开关是为三相共底架，手力弹簧储能机构型式，靠弹簧能量释放实现快速关合，设计先进，具有外形尺寸小，关合能力强等优点。主要用于三相交流50HZ，额定电压为24KV的交流金属封闭开关设备中。亦可作为高压电器设备检修时接地保护用。

        本产品可作为12KV海拔4000米产品使用。

>>>  结构及工作原理

        JN15—24型户内高压接地开关由底架、触刀、高压带电显示装置、合闸弹簧、触头及三相短路连接铜管组成。底架是由弯板焊成的矩形框架，两端的中部有供装配主轴转动的圆孔，触刀通过板安装在主轴上，拐臂安装的位置可通过转轴上的调节螺钉进行自行调整。

        分闸时，只要操作手柄带动主轴使储能弹簧过死点，即实现分闸过程，同时完成弹簧的储能。

        合闸时，手柄操动转轴向合闸方向转动，使储能弹簧过死点，在弹簧力的作用下，触刀快速合闸。

        本接地开关可根据用户要求配置高压带电显示装置。

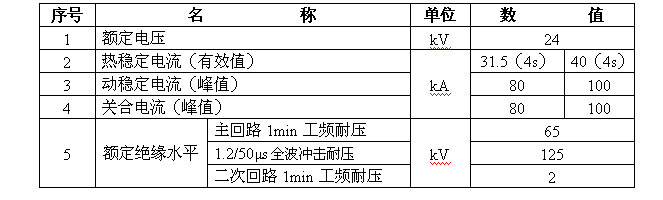

>>>  技术参数

>>>  使用环境条件

         1.海拔高度不超过1000m；

         2.环境温度不大于+40℃，不低于-15℃（允许在-30℃时储运）；

         3.空气相对湿度日平均不大于95%，月平均不大于90%；饱和蒸气压日平均值不大于2.2X10-3MPa,月平均值不大于1.8X10-3MPa，在高湿          度期内温度急降时，可能凝露；

         4.地震烈度不超过8度；

         5.无火灾，爆炸，严重污秽，化学腐蚀及剧烈震动场所。
