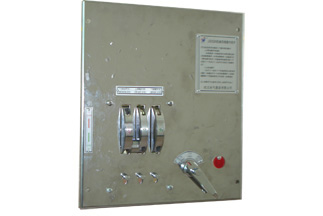

>>>  产品概述

         KYN28A-接地开关联锁装置是安装在KYN28系列中置柜内的具有五防功能的联锁装置，能够实现手车、断路器、接地开关、二次插头之间的联锁功能。主要分为手车联锁部分，二次插头联锁部分，接地开关以及下门联锁部分。

>>>  联锁装置及使用条件

    1.当接地开关及断路器在分闸位置时，手车可以从“试验位置”移至“工作位置”；而接地开关在合闸位置时，手车不能从“试验位置”移至“工作位置”。

     2.只有手车处于“试验位置”或“拖出柜外检修位置”时，接地开关才能操作。

     3.断路器只有在断路器手车已正确处于“试验位置”或“工作位置”时，才能合闸操作。

     4.断路器手车在“试验位置”或“工作位置”但没有控制电压时，断路器仅能手动分闸，不能合闸。

 5.手车在“工作位置”时，二次插头被锁定，不能被拔下。

 6.当接地开关合闸时，电缆室的门才允许被打开，且只有关闭电缆室的门后，接地开关才允许被分闸。

 7.断路器在分闸状态时，在该回路上的邻柜隔离手车或计量手车才能摇动。

 8.隔离手车或计量手车在“工作位置”时，在该回路的邻柜断路器才能合闸。

 9.母线带电时，隔离手车或计量手车不能拉出或推进。

 10电缆室母线带电时，接地开关不能进行操作。

>>>  KYN28联锁主装配图

>>>  导轨安装外形图

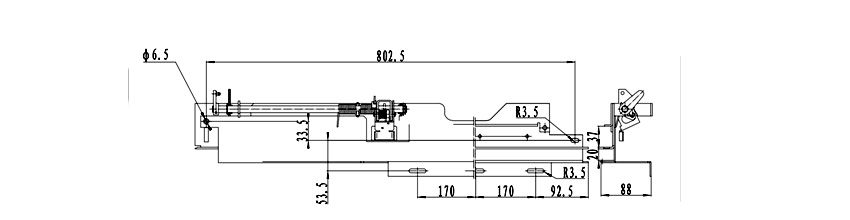

      A:800/1000（柜宽）-12KV

            (1)标准

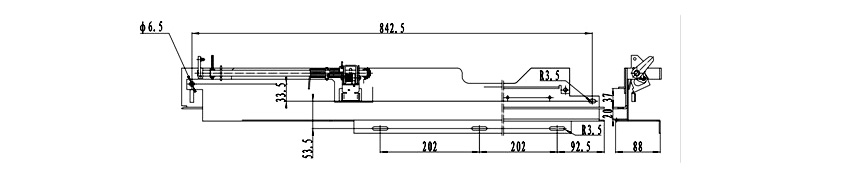

             (2)加长160，配VB2

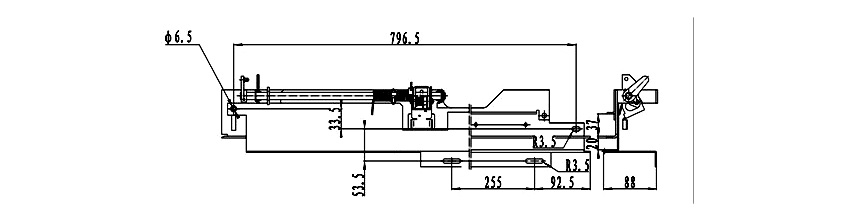

           (3)加长200，配3AH5、ZN12、ZN28、ZN65

    B:800/1000（柜宽）-24KV

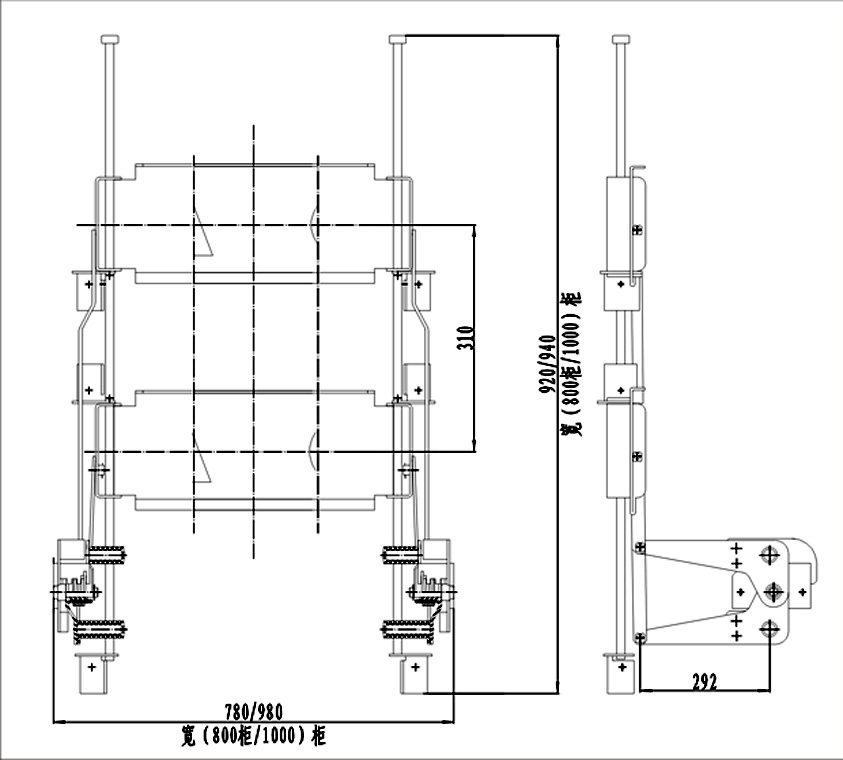

>>>  活门机构安装外形图

      A:800/1000（柜宽）-12KV

   B:800/1000（柜宽）-24KV

>>>  二次插头联锁安装外形图
