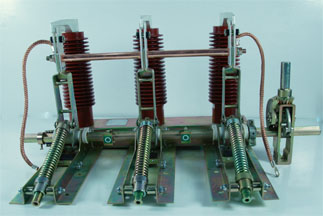

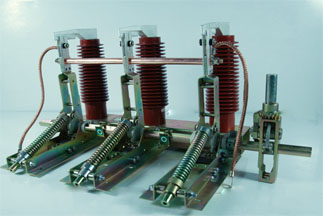

>>>  产品概述

        JN22-40.5户内高压接地开关为三相共底架，手力弹簧储能结构型式，靠弹簧能量释放实现快速合闸，设计先进，外形尺寸小，关合能力强，配装带电显示装置。主要用于KYN61-40.5等铠装移开式交流金属封闭开关设备中。

        本产品符合GB1985标准。

>>>  结构及工作原理

        JN22—40.5/31.5型户内高压接地开关由底架、触刀、触刀架、传感器、合闸弹簧、触头、主轴、缓冲器、定位环、限位器、扇形板、碟形弹簧、三相短路连接铜管及软连接等组成。

        当操作操动机构使接地开关合闸时，作用力矩使主轴带动扇形板沿合闸方向转动（最大转动角95度），带动触刀架上的转轴通过死点，弹簧释放能量，使接地开关快速合闸。触刀通过碟形弹簧力和触头紧密接触使关合短路电流通过铜管及软连接接地。分闸操作时，通过操动机构作用力距，带动主轴上扇形板沿分闸方向转动，带动触刀架上的转轴压缩弹簧至终点，弹簧储能结束，为下次合闸使用。

 >>>  使用环境条件

         a） 环境温度：上限＋40℃，下限－10℃；

         b）海拔高度不超过1000m：

         c）相对湿度日平均值不大于95％，月平均值不大于90％（＋ 25℃时）；

         d）地震烈度不超过8度；

         e）没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

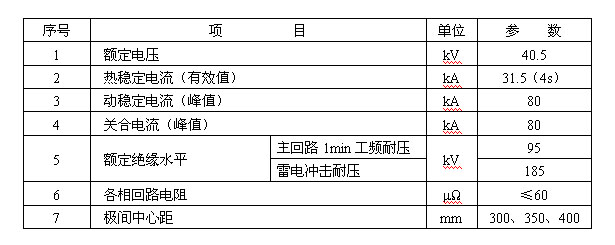

>>>  技术参数
