>>>  概述

   ZN63A(VS1)-12/T户内高压真空断路器系12KV三相交流50HZ的户内高压开关设备，具有可靠的联锁功能，可进行频繁的操作，具有稳定开断和快速重合闸能力。本产品设计成前后分装结构。有固定安装的单元，或与底盘车配装作单独手车使用。

   本产品符合GB1984标准。

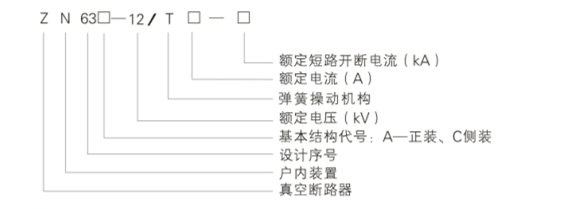

>>>  型号含义

>>>  整体式结构

  本断路器是奖开关本体（主回路部分）和操动机构置于同一框架之中，使之结合为一个整体。从而有效缩小了开关体积，使其结构更为紧凑。

  灭弧室封闭安装：将三极真空灭弧室分别安装在采用真空浇注的高强度、抗老化的环氧树脂绝缘筒中，加强了极间的绝缘性能，而且可使真空灭弧室免遭外部尘埃污秽侵袭以及机械外力的损坏。

  高性能的真空灭弧：本断路器采用真空作为灭弧介质。当电弧在真空中燃烧时，动静触头间产生一定的纵磁场，使真空电弧呈扩散型，均匀的分布在触头表面燃烧，维持较低的电弧电压。在电流自然过零时，残留的离子和金属蒸汽在极短的时间内很快复合凝聚在触头表面及屏蔽罩上，触头断口间的介质强度得以迅速恢复，电弧即被熄灭。所以本断路器具有强劲而可靠的开断能力。

  良好的机械特性：本断路器的操动机构具有足够的强度和刚度，机械效率高、稳定性好。其储能部分、传动部分、脱扣部分和缓冲部分分装在同一壳体内的五个空间，该部份简洁明了，整体性强，动作可靠，手动电动均可。且适于自动重合闸操作。

  灵活多样的安装形成：本断路器在开关柜内的安装形成，可根据用户的不同需要，既可是固定式的也可手车式，还可安装在框架上使用。

>>>  使用环境条件

1）周围空气温度：-15℃~40℃，日平均气温≤35。

2）海拨高度≤1000m。

3）湿度条件：

      日平均相对湿度≤95%，日平均水蒸气压力≤2.2kpa；

      月平均相对湿度≤90%，月平均水蒸气压力≤1.8kpa。

4）地震烈度≤8度。

5）周围空气不受到腐蚀性气体、可燃性气体、水蒸气或盐雾等明显污染。

6）无严重污秽及经常性的剧烈震动

>>>  技术参数
