>>>  概述：

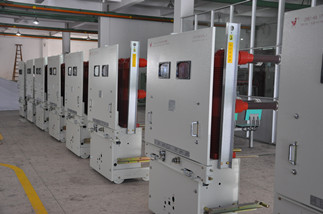

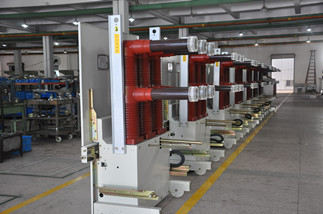

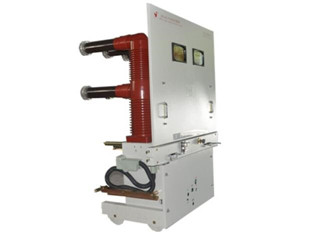

         ZN85-40.5/T(3AV3)户内交流高压真空断路器 系40.5KV三相交流50HZ的户内高压手车式断路器。主要配用于KYN61-40.5高压开关柜中。可供工矿企业、发电厂            及变电站作为电气设备和保护，并适用于频繁操作的场所。

        本产品符合GB1984标准。

>>>  特点与结构说明：

           特点：

         断路器采用灭弧室在上，机构在下的整体布置的结构，利于调试。

        采用空气与有机材料复合绝缘结构，设计紧凑，重量轻。

        可配美国Cutler-hammer公司的真空灭弧室和国产TD真空灭弧室，俩种灭弧室均采用纵磁灭弧，低截流，非对称开断性能好。

         简单的弹簧操动机构，10000次操作免维护。

         丝杠推进结构，省力、平稳、自锁性能好。

         结构说明

         ZN85-40.5/T（3AV3)户内交流高压真空断路器采用上下布置结构，有效的降低了断路器的深度。断路器采用复合绝缘结构，三相灭弧室和相关带电体由三只独           立的环氧树脂绝缘相隔离。复合绝缘减少了断路器的体积。采用复合绝缘结构之后，断路器满足正常运行条件下的空气间距和爬距要求。主导由回路真空灭弧           室和动静导电联接安装在绝缘筒内，使相间距仅为300毫米。主回路电器连接全部采用固定式连接，具有高可靠性。

         本断路器能装配俩种型号的真空灭弧室：美国Cutler-Hammer公司的WL-35855X和国产TD-40.5。真空灭弧室内的气体压力低于1.33*10（-3）PA，真空灭弧室          在额定触头压力下的回路电阴小于mΩ。

         操动机构采用专门为这种新型断路器设计的弹簧操动机构，安装在框架内。其结构特点更适合这种断路器的上下布置形式。结构设计简单，输出曲线与灭弧室           的要求配合良好。其性能更适合40.5KV真空断路器的特点和要求。

         断路器其总体布局合理、美观、简洁。体积小巧，操作灵活，具有电器性能可靠、使用寿命长、检修方便、免维护的特点。适用于多种场合和运行条件比较苛          刻的工作场所。

 >>>  使用环境条件：

        1）周围空气温度：-15℃~40℃，日平均气温≤35。

        2）海拨高度≤1000m。

        3）湿度条件：

             日平均相对湿度≤95%，日平均水蒸气压力≤2.2kpa；

             月平均相对湿度≤90%，月平均水蒸气压力≤1.8kpa。

         4）地震烈度≤8度。

         5）周围空气不受到腐蚀性气体、可燃性气体、水蒸气或盐雾等明显污染。

         6）无严重污秽及经常性的剧烈震动

             注：如产品使用条件超出以上规定时，由用户与本公司协商确定

>>>  技术参数：

操动机构储能电机技术参数

分合闸脱扣技术参数
