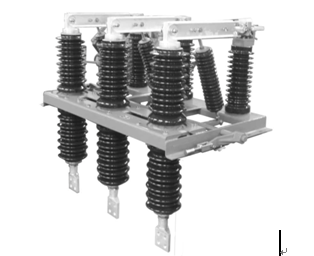

5 结构特点
该产品为闸刀垂直转动式，三相共底架，静触头设计成摆动式多点式结构，装有触头刀片，接触压力小，磨损轻，散热快等优点，
同时采用了大爬距支柱绝缘子和绝缘拉杆，绝缘性能高。
3 使用环境条件
3.1 海拔高度不超过1000m；超过1000米到4500米时采用高原型高压隔离开关。
3.2 周围环境温度不高于＋40℃，不低于－15℃；日平均气温小于35℃。
3.3 相对湿度：日平均值不大于95％，月平均值不大于90％；
水蒸气压：日平均值不大于2.2× 10－3MPa，月平均值不大于1.8× 10－3MPa；
3.4 无火灾、爆炸、腐蚀金属、破坏绝缘的有害气体及导电尘埃的场所；
3.5 无严重污秽及经常性的剧烈振动。
3.6地震烈度≤8度。
4 主要技术参数
|
表 1型 号
|
额定电压
(kV)
|
额定电流
(kA)
|
4s热稳定电流
(有效值)(kA)
|
动稳定电流
(峰值)(kA)
|
|
GN27-40.5(C)(D)/630
|
40.5
|
630
|
20
|
50
|
|
GN27-40.5(C)(D)/1250
|
1250
|
31.5
|
80
|
|
GN27-40.5(C)(D)/2000
|
2000
|
40
|
100
|
|
GN27-40.5(C)(D)/2500
|
2500
|
40
|
100
|
|
GN27-40.5/3150
|
3150
|
40
|
100
|
