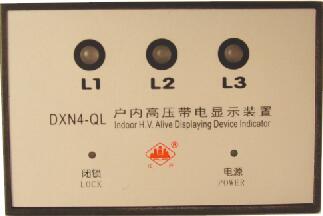

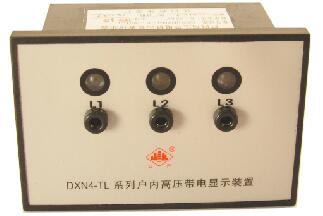

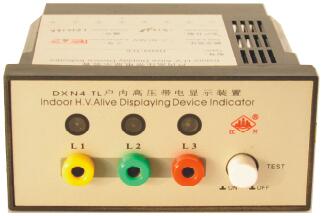

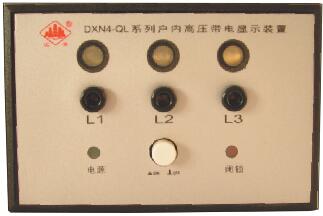

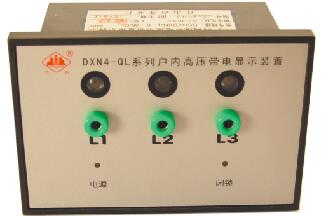

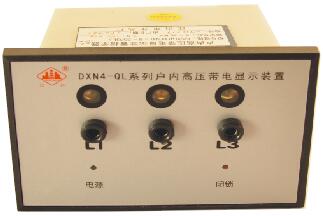

>>> 产品概述
DXN4系列户内高压带电显示装置(Q型)适用于额定电压为3.6、7.2、12、40.5kV，频率为50Hz的户内高压电气设备中，反映高压回路的带电状况，并且可以实现强制闭锁，防止误入带电间隔，还可与隔离开关接地开关配套，提高配套产品的防误性能。
TL1型除常规带电显示外，还有带K，带验相，带K+验相等附加功能可选。
Q型带有闭锁接点输出。QL1，QL2，QL3型除常规带电显示外，还有带K，带验相，带K+验相等附加功能可选。
>>> 结构特点
带电显示装置分提示型(T)和强制型(Q)两种，其电压指示器工作状态见下表：
|
工作电源
|
高压带电体
|
高压指示灯L1、L2、L3
|
继电器输出接点K1、K2
|
闭锁指示灯
|
|
无
|
不带电
|
不亮
|
断开
|
不亮
|
|
无
|
带电
|
亮
|
断开
|
不亮
|
|
有
|
不带电
|
不亮
|
闭合
|
不亮
|
|
有
|
带电
|
亮
|
断开
|
亮
|
>>> 技术参数
1、正常工作条件
a) 环境温度：上限值不超过＋40℃，下限值不低于－25℃，特殊地区不低于－35℃。
b) 海拔高度：安装地区海拔不高于1000m。
c) 大气条件：空气相对湿度日平均值不大于95％，月平均值不大于90％；水蒸气日平均值不超过2.2kPa，月平均值不超过1.8kPa。
d) 环境条件：无明显污秽，易燃、易爆化学腐蚀和盐雾场所。
2、主要参数表：
|
序号
|
产品型号
|
高压指示发光元件
|
输入端保护元件
|
闭锁工作电源(V)
|
备注
|
|
类 型
|
工作电压(V)
|
有效寿命(Hour)
|
类 型
|
|
1
|
DXN4-TL1
|
超高亮度发光管
|
<DC2.5V
|
>30000
|
氧化锌压敏电阻
|
/
|
|
|
2
|
DXN4-TL2
|
超高亮度发光管
|
<DC2.5V
|
>30000
|
氧化锌压敏电阻
|
/
|
|
|
3
|
DXN4-TL6
|
超高亮度发光管
|
<DC2.5V
|
>30000
|
氧化锌压敏电阻
|
/
|
|
|
4
|
DXN4-QL1
|
超高亮度发光管
|
<DC2.5V
|
>30000
|
氧化锌压敏电阻
|
AC220V
|
|
|
5
|
DXN4-QL2
|
超高亮度发光管
|
<DC2.5V
|
>30000
|
氧化锌压敏电阻
|
DC220V
|
|
|
6
|
DXN4-QL3
|
超高亮度发光管
|
<DC2.5V
|
>30000
|
氧化锌压敏电阻
|
DC110V
|
|
|
7
|
DXN4-QL4
|
超高亮度发光管
|
<DC2.5V
|
>30000
|
氧化锌压敏电阻
|
AC220V
|
|
|
8
|
DXN4-QL6
|
超高亮度发光管
|
<DC2.5V
|
>30000
|
氧化锌压敏电阻
|
DC220V
|
|
