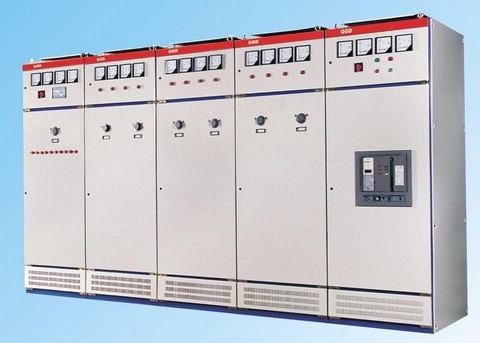

>>> 产品概述
GGD型低压交流固定式成套开关设备（以下简称开关柜）适用于发电厂、变电站、厂矿企业及城市高层建筑等电力用户作为交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统中作为动力、照明及配电设备的电能转换、分配与控制之用。
开关柜具有较高的分断能力，动热稳定性较好，电气方案灵活、组合方便，系列方案齐全、经济、耐用，实用性强等特点。
>>> 结构特点
1.开关柜的柜体构架采用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套件由型钢定点生产厂配套供货，以保证构体的精度和质量。通用柜的零部件按模块原理设计，并有 20模的安装孔，通用系数高。
2. 开关柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔。当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
3.开关柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。
4. 开关柜门用转轴式活动链与构架相连，安装、拆卸方便。门的折边处均嵌有一根山型橡塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
5.开关柜装有电器元件的仪表门用多股软铜线与构架相连。柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电器。
6. 开关柜柜体表面采用喷塑工艺，附着力强，质感好，整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。
7. 开关柜柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
8.开关柜柜体的防护等级为IP30。
>>> 使用环境条件
1.周围空气温度不高于+40℃，不低于－5℃，日平均气温不得高于+35℃。
2.户内安装使用，使用地点的海拔高度不得超过 2000m。
3.周围空气相对湿度在最高温度为+ 40 ℃时不超过50％，在较低温度时允许有较大的相对湿度。（例如+20℃时为90％）应考虑到由于温度的变化可能会偶然产生凝露的影响。
4.开关柜安装时与垂直面的倾斜度不超过5°。
5.关柜应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。
6.用户有特殊要求时可与制造厂协商解决。
7.开关柜的设计符合下列标准：
GB7251.12 《低压成套开关设备和控制设备》
JB/T ×××× 《低压固定封闭式成套开关设备》
>>> 技术参数
|
型号
|
额定电压
|
额定电流
|
额定短路开断电流
|
额定短时耐受电流
|
额定峰值耐受电流(kA)
|
|
(V)
|
(A)
|
(kA)
|
(kA/1s)
|
|
GGD1
|
380
|
A
|
1000
|
15
|
15
|
30
|
|
B
|
600 (630)
|
|
C
|
400
|
|
GGD2
|
380
|
A
|
1500 (1600)
|
30
|
30
|
63
|
|
B
|
1000
|
|
C
|
|
|
GGD3
|
380
|
A
|
3150
|
50
|
50
|
105
|
|
B
|
2500
|
|
C
|
2000
|
