>>>产品概述

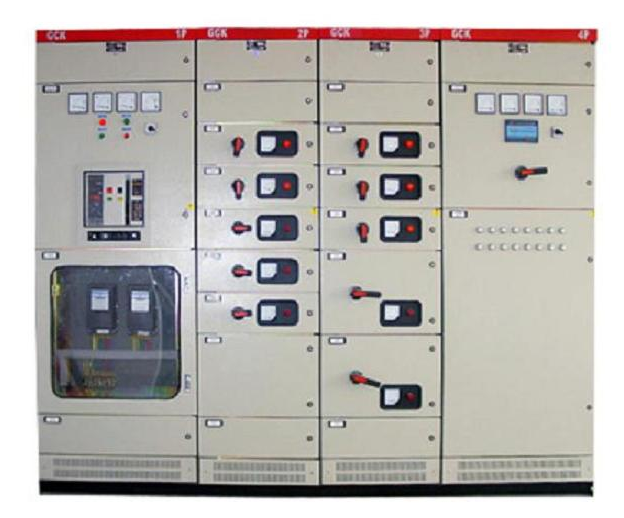

GCK系列低压抽出式配电柜是天津电气传动研究所在90年代初期研制开发的的产品， 由干其产品的性价比高于国内同类产品，目前在国内己被广泛应用。为了提高产品的性能，以满足我国电力系统快速发展的需要，本公司根据市场需要，研制开发了GCK低压抽出式配电柜，该产品在保持了电气性能高于同类产品的基础上，增大了容量和机械强度， 并具有结构先进，外型美观，防护等级高，安全可靠，维护方便等 特点；可作为低压成套开关设备的更新换代产品。
GCK系列低压抽出式配电柜(以下简称装置)是组装式的高级型配电装置，适用于交流50Hz，额定工作电压380v及以下的三相四线或三相五线系统作为动力中心(PC)控制中心(MCC)的电力系统配电设备的电能转换、分配及电动机集中控制之用，还可与程序控制器和微处理器组成供配电自动控制系统。 本装置是发电厂、变电所、冶金、石油、化工、电力、机械、轻纺等行业低压供电系统理想的配电装置，被国家列为两网改造推荐产品。 本装置符合下列标准 IEC60439 -1《低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备》 GB72512《低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备》 ZBK3600《低压抽出式成套开关设备》
>>>结构特点
装置为垂直地面安装的自撑式结构，属间隔式开关装置，采用模块结构设计，由C型材用连接板、角板和螺栓组装而成，柜架的全部结构件经过镀锌，充分保证了整个柜体导电的连续性，因此具有良好的保护性能,门板喷塑处理，其具有螺栓连接的无焊接结构、设备间隔实现模数化(模数E=20或25mm)等特点；从结构上可将其分为柜体、母线系统和功能单元三部分。
本装置为三相四线及三相五线配电系统两种供用电型式设计的，其中保护接地母线PE线安装在柜底下侧，出线端用母线连接，使用户十分方便的连接电缆；在不降低外壳防护等级的情况下开关柜上顶设有自然通风网盖。
本装置有大电流单元，又有小电流回路单元，同一柜内同一层的两个抽屉的小门各自独立，互不干扰，结构紧凑、组装灵活、布局合理、排列整齐、占地面积少；结构牢固、联锁可靠、功能齐全、操作安全简便、互换性好、短时耐受电流大；具有独特的兼容性，既可以安装国产的各种型号规格的框架、塑壳断路器；也可以安装进口及合资的各种品牌系列断路器。
装置按用途分为：进线柜、母线联络柜、电容器无功补偿柜和馈电柜、电动机控制柜，外亮的防护等级达到IP30、IP40。水平母线可根据不同的方案组合形式，装在柜体顶部，垂直母线采用透明聚碳酸酯隔板分隔，既安全又便于观察。功能单元之间装有隔板，后门及顶盖设有通风窗。 >>>使用条件
1.周围空气温度不高于+40℃，不低于-5℃，日平均气温不高于+35℃。
2.户内安装使用，使用地点的海拔高度不得超过2000m。
3.空气清洁，在最高温度为+40℃时，其相对湿度不得超过50％；在较低温度时，允许有较大的相对湿度。例如：+20℃时相对湿度为90％，但考虑到因温度的变化， 有可能会偶尔产生适度的凝露。
4.安装时与垂直面的倾斜度不超过5°。
5.装置适应于以下温度的运输和储存过程：-25℃—+55℃的范围之间，在短时间内(不超过24h)可达70℃，在这些极限温度下装置不应遭受任何不可恢复的损伤，而且在正常的条件下应能正常工作。
6.装置应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。
7.如果上述使用条件不能满足时，用户应与本公司协商解决。
>>>技术参数
|
额定工作电压
|
V
|
380
|
|
母线额定工作电流
|
A
|
1000、1600、2500、3200、4000
|
|
母线短时耐受1s有效值
|
kA
|
50、80
|
|
母线峰值耐受电流
|
kA
|
105、176
|
|
外壳防护等级
|
|
IP30、IP40
|
