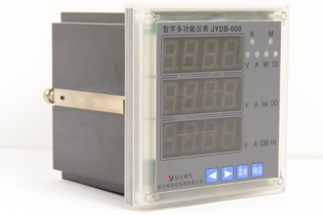

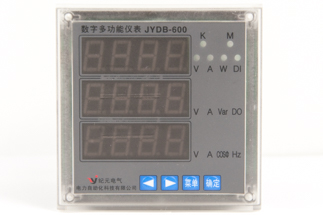

>>>  产品概述

     多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等电力监控、智能控制、计量考核的应用场合设计的高精度、高可靠、高性价比的智能配电仪表产品。该系列仪表可同时监测三相电网中所以常用电量参数：三相电压（相/线）、三相电流、有功功率、无功功率、功率因数、电网频率、UIPQ需量和双向电能计量，具有标准电能脉冲输出和RS-485通讯接口，可选多种扩展功能模块。

>>>  技术特点

1. 主要功能

（1）三相相电压：UA、UB、UC

（2）三相线电压：UAB、UBC、UAC

（3）三相电流：IA、IB、IC

（4）有功功率：每相有功功率和总有功功率

（5）无功功率：每相无功功率和总无功功率

（6）电网频率：每相功率因数和总功率因数

（7）有功电能

（8）无功电能

（9）2路电能脉冲输出

（10）通讯输出

2. 附加功能

（1）4路模拟量输出（选择配置）：可选4路4～20mA模拟量输出，可实现传统变送器功能。

（2）4路开关量输出（选择配置）

（3）4路开关量输入（选择配置）

>>>  技术参数

（1）输入网络：三相三线、三相四线

（2）精度等级：电流、电压：0.2级，

（3）功率、有功电能：0.5级，

（4）频率：50.0Hz，

（5）无功电能：1级

（6）输入电流：额定值：AC1A、5A

（7）过负荷： 1.2倍持续，瞬时10倍/10秒

（8）输入电压：额定值：AC100V、400V

（9）过负荷： 1.2倍持续，瞬时2倍/1秒

（10）工作电源：工作范围 AC/DC85-270V

                            频率 50±5Hz，60±5Hz

                            功耗 <1W

（11）工频耐压：2kV/1min交流有效值

（12）脉冲输出： 输出方式：集电极开路的光耦脉冲，2路输出

                            脉冲常数: 10000、40000、160000 imp/kWh

（13）通讯： RS485接口，MODBUS-RTU协议， 波特率38400、19200、9600、4800可设定

（14）产品外形尺寸：96mm×96mm×75mm

（15）安装开孔尺寸：91mm×91mm
