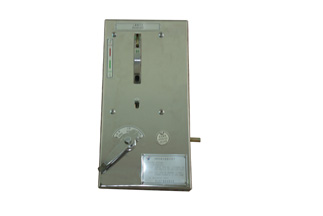

>>> 产品概述
JSXGN-12箱式机械联锁机构是箱式柜强制性联锁装置，采用机械联锁方式控制各项操作程序，满足开关设备“五防”功能要求，具有操作方便、安全、可靠等特点。适用于XGN-12箱式固定式金属封闭开关设备中各种接线方案和结构形式，并能分别于电磁操动机构、弹簧操动机构、辅助开关、程序锁、电磁锁等联锁，加装电脑锁附件后可实现危机联锁控制。
>>> 使用环境
1.空气温度：上限+40℃，下限-25℃；
2.相对湿度：日平均值不大于95%，月平均值不大于90% ；
3.无火灾、爆炸危险、严重污秽、回血腐蚀及剧烈震动的场所 ；
4.地震烈度：不超过8度。

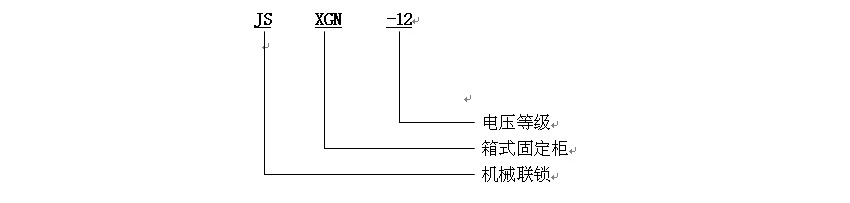

>>> 型号含义
>>> 型号规格
|
型号、规格
|
机构操作功能
|
备注
|
|
JSXGN-12/DDSX
|
上接地 下接地 上隔离 下隔离
|
Ⅳ
|
|
JSXGN-12/DSXP
|
上接地 上隔离 下接地 旁路隔离
|
Ⅳ
|
|
JSXGN-12/PSX
|
旁路隔离 上隔离 下接地
|
Ⅲ
|
|
JSXGN-12/DSX
|
上接地 上隔离 下隔离
|
Ⅲ
|
|
JSXGN-12/SXD
|
上隔离 下隔离 下接地
|
Ⅲ
|
|
JSXGN-12/DSD
|
上接地 上隔离 下接地
|
Ⅲ
|
|
JSXGN-12/DS
|
上接地 上隔离
|
Ⅱ（左二）
|
|
JSXGN-12/SD
|
上隔离 下接地
|
Ⅱ（右二）
|
|
JSXGN-12/SX
|
上隔离 下隔离
|
Ⅱ（右二）
|
|
JSXGN-12/XS
|
下隔离 上隔离
|
Ⅱ（右二）
|
|
JSXGN-12/S
|
上隔离
|
Ⅰ（中一）
|
|
JSXGN-12/X
|
下隔离
|
Ⅰ（中一）
|
|
JSXGN-12/P
|
旁路隔离
|
Ⅰ（中一）
|
>>> 外形尺寸

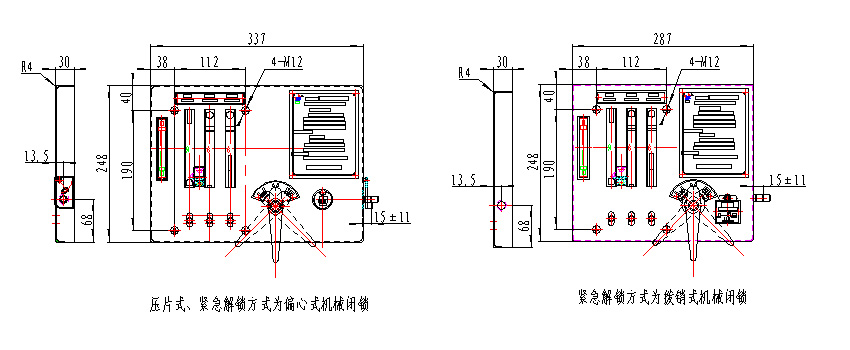

1.主外形尺寸（宽式）

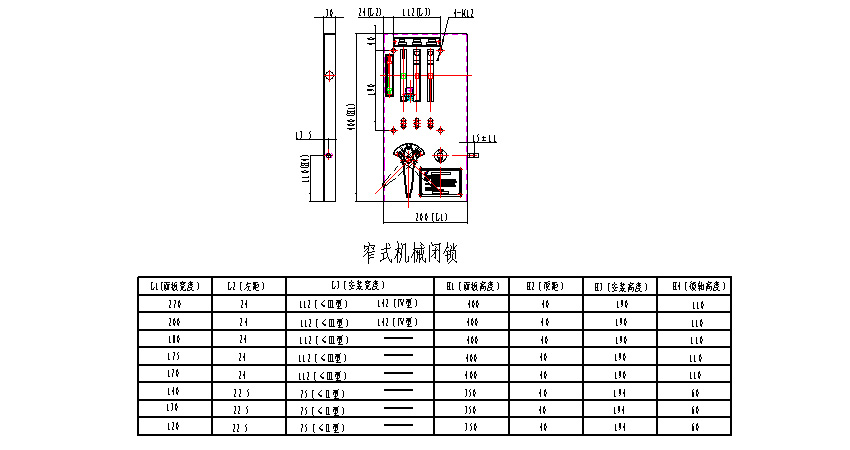

2.窄式机械联锁外形尺寸
