>>> 结构特点
1.可手动操作也可电动操作，电动机为220V交直两用；
2.可近程控制也可远程控制；
3.结构简单，功能稳定，可靠性高；
4.对于带控制器的电动机构，安装更简便，操作更简单；
>>> 使用环境
1.海拔高度：海拔高度不超过2000m；
2.环境温度：－25℃～40℃;
3.相对湿度：日平均值不大于95％，月平均值不大于90％；
4.无频繁剧烈的振动；
5.无腐蚀性气体或盐雾灰尘及其它爆炸性、侵蚀性物质；
6.电源电压变化范围：额定电压的85％～110％。

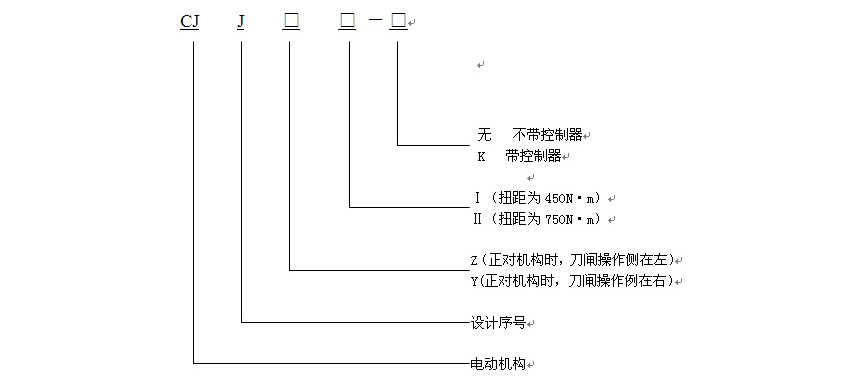

>>> 型号含义
>>> 技术参数
|
名称
|
CJJZⅠ(-K)
|
CJJYⅠ(-K)
|
CJJZⅡ(-K)
|
CJJYⅡ(-K)
|
|
机构主轴转角
|
180°
|
180°
|
|
机构输出臂转动角度
|
90°
|
90°
|
|
电动机功率（kW）
|
0.36
|
0.72
|
|
额定输出扭距（N·m）
|
450
|
750
|
|
分、合闸线圈控制电压
|
DC220/AC220
|
DC220/AC220
|
|
电动机电压（V）
|
DC220/AC220
|
DC220/AC220
|
|
电动机额定电流（A）
|
2.7
|
5.2
|
|
分、合闸时间（s）
|
2.4
|
3.4
|
|
机构重量（kg）
|
26(34)
|
26(34)
|
|
配套产品（参考）
|
GN22-12/2000～4000
|
GN30-12/2000～4000
|
|
GN25-12/2000、3150
|
GN22-12/5000～8000
|
|
GN16-40.5/2000
|
GN27-40.5/4000
|
|
GN27-40.5/2000、3150
|
|
|
配套产品主轴转角
|
GN22-12/2000～8000 89°
|
|
GN25-12/2000、3150 83°
|
|
GN30-12/2000～4000 65°
|
|
GN16-40.5/2000 80°
|
|
GN27-40.5/2000～4000 80°
|
>>> 外形尺寸

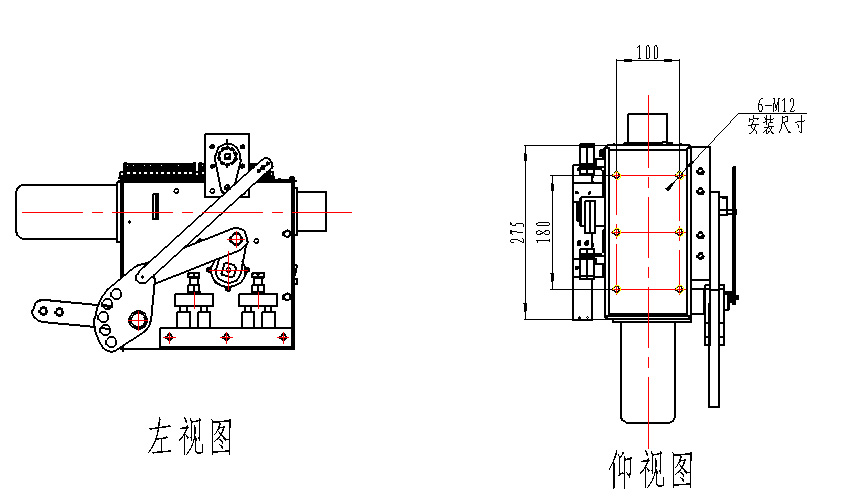

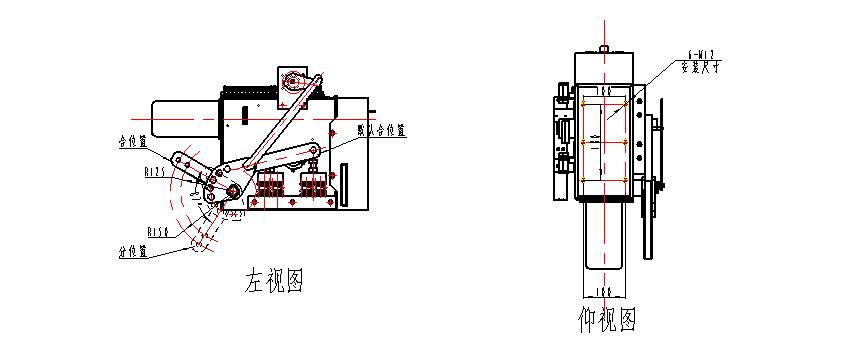

1.带控制器安装外形图

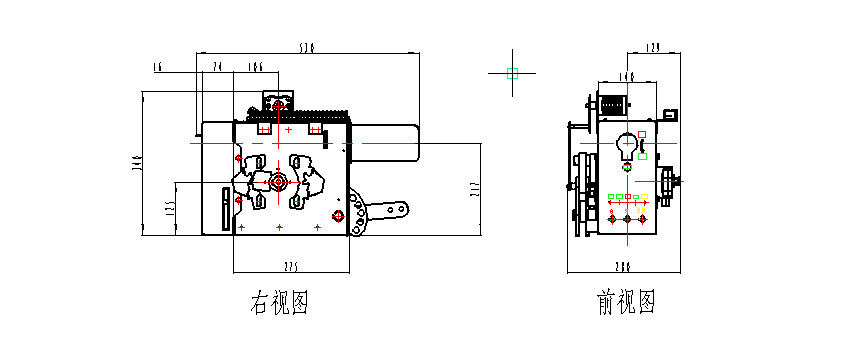

2.不带控制器安装外形图
