>>>产品概述

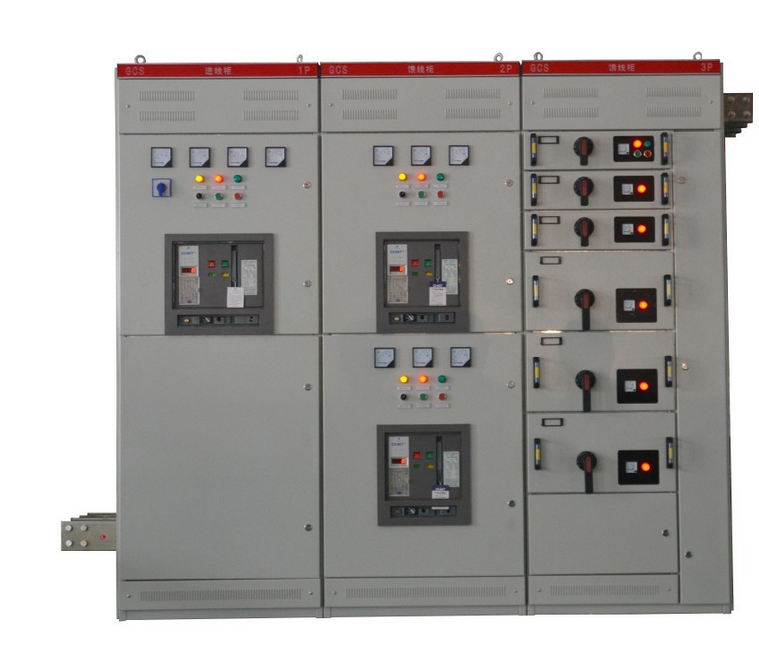

   GCS型低压抽出式开关柜（以下简称装置）是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜，该装置目前已被电力用户广泛选用于发电厂、石油、  化 工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为380（400、660）V，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

>>>结构特点

1 装置的主构架采用C型材或8MF型钢，构架采用拼装。主构架上均有安装模数孔E=20或25㎜。
2 装置各功能室严格分开，其隔室主要分为功能单元室、母线室、电缆室，各单元的功能相对独立。
3 功能单元
（1）抽屉层高的模数为160或200㎜。分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流630A及以下。
（2）抽屉改变仅在高度尺寸上的变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。
（3）每台GCS柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉。其中一单元以上抽屉采用多功能后板。
（4）抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。
（5）1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。
（6）单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构 ZJ-1型转接件。
（7）抽屉面板具有分、合、试验、抽出等位置的明显等标志
（8）抽屉单元设有机械联锁装置。
4 馈线柜和电动机控制柜设有专用的电缆隔室，功能单元室与电缆室内电缆的连接通过转接件或转接铜排实现，既提高了电缆的使用可靠性，又极大地方便了用户对电缆的安装与维修。
电缆隔室有二个宽度尺寸（240㎜和440㎜）可供选用，视电缆数量、截面和用户对安装维修方便和要求而定。
5 装置的功能单元辅助接点对数一单元及以上的为32对，1/2单元的为20对，能满足自动化用户与计算机接口的需要。
6 装置接三相五线制和三相四线制设计，设计部门和用户可以选用PE+N或PEN方式。
7 柜体的防护等级为IP40。

>>>使用环境条件

   a）周围空气温度不高于＋40℃，不低于－5℃。日平均气温不得高于+35℃。超过时，需根据实际情况降容运行。

   b）户内使用，使用地点的海拔高度不得超过2000m 。

   c）周围空气相对湿度在最高温度为＋40℃时不超过50%，在较低温度时允许有较大的相对湿度：如＋20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。

   d）装置安装时与垂直面的倾斜度不超过5°，整组柜列相对平整（符合GBJ232－82标准）。

   e）装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。

装置的设计符合下列标准：

   GB7251.12   《低压成套开关设备和控制设备》

   JB/T9661   《低压抽出式成套开关设备》
