>>> 概述

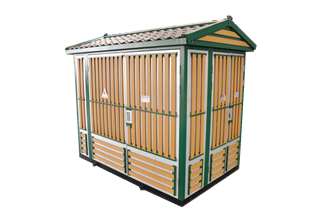

YB□-12系列预装式箱式变电站，系我公司为满足城网建设的需要，自行设计的系列产品。具有结构紧凑、成套性强、运行安全可靠、维护方便、造形美观等优点，具有占地面积小、移动方便、生产周期短等特点。并可以方便的安装智能化系统，通过中心站上位机进行“四遥”配电管理。
YB□-12系列预装式箱式变电站作为交流50Hz，6-10kV的电网中，额定容量为50-1600kVA独立成套变配电装置，适用于城市高层建筑、住宅小区、厂矿、宾馆、公园、油田、机场、码头、商场、铁路及临时性设施等户内、外场所。
YB□ 系列预装式箱式变电站可用于环网配电系统，也可作为放射性终端供电。产品符合GB/T17467《高压/ 低压预装式变电站》标准 。
>>> 型号含义
>>> 结构特点
1.箱变本体采用模块式结构，由高压室、变压器室、低压室组成，每台箱变可以由下列各种形式组合而成。
（1）按高压开关接入电网形式分：环网型、终端型。
（2）按高低压设备布置方式分：“目”字型结构、“品”字型结构。
（3）按内装变压器种类分：油浸全密封变压器、干式变压器。
（4）按高压开关选型分：压气式负荷开关真空负荷开关、六氟化硫负荷开关、固体绝缘环网柜、小型化固定柜、小型化铠装手车柜等。
（5）按箱体（外壳）材质分：金属外壳、非金属外壳。
2.箱变底座的设计与箱变本体形式相结合。底座材料采用槽钢或工字钢焊接组合,强度好，整体不变形，起吊平稳。高低压设备的金属框架，变压器外壳各部分之间都有可靠连通的接地导体，其最小截面不小于30mm2。在底座的四周有与接地线相连的端子，供用户在任何方向部位选择接地点。
3.箱变顶盖为金属结构双层，内设隔热层和通风道，装有自动排气通风装置，变压器室通风装置的开启和停止，由变压器的温度监控装置自控，其温度的整定值按允许温度的80%~90%设定。
4.变压器室两侧装有门，便于变压器的安装与检修，内门还安装有安全隔离网，网门上装有挂锁装置及根据用户要求配与高压进线柜的连锁装置，防止人员误入带电间隔区，保证设备及人员的安全。
>>> 使用环境和条件
1. 海拔高度不超过1000m
2. 环境温度：最高气温45℃，最低气温-25℃
3. 空气相对湿度：日相对湿度不超过95％，月平均不超过90％
4. 地震烈度≤8度
5. 户外风速不超过35m/s
6. 地面倾斜度不超过3°
7. 安装地点无爆炸危险、火灾、严重污秽、化学腐蚀及剧烈振动
8. 上述使用条件不能满足要求时，用户可与我公司协商解决。
>>>
主要技术参数
1.额定电压
（1）高压侧：12KV；
（2） 低压侧：0.4kV；
（3） 辅助回路：交流110V、220V、380V；直流：24V、48V、110V、220V
2.变压器额定额定容量（kVA）
50、100、125、160、200、250、315、400、500、630、800、1000、1250、1600
3.额定电流
高压：10~200A； 低压100A~2500A
4.额定频率
50Hz（60Hz）
5.额定短时耐受电流
（1） 高压开关设备
12KV：16kA/2s（4s）；20kA/2s（4s）
（2）低压开关设备
250-315KAV：15KA 400-800KVA：30KA 1000KVA及以上：按实际短路电流进行
注：200KVA及以下免试
6.额定峰值耐受电流
（1） 高压开关设备
12KV：40kA；50kA
（2） 低压开关设备
250-315KVA：30KA 400-800KVA：63KA 1000KVA及以上：按2.2倍短时耐受电流（峰值）进行
注：200KVA及以下免试
7.额定短路关合电流
12KV：40kA、50kA
8.绝缘水平

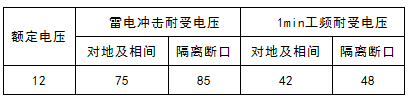

（1）高压电器设备耐压值
（2）低压电器设备耐压值
（3）变压器耐压值
注1：( )内为干式变压器标准
注2：此表只适用于正常使用条件，其它使用条件下的耐压值应按标准修正。
9.额定噪声水平
油浸式变压器：≤50dB
干式变压器：≤55dB
