>>>  产品概述

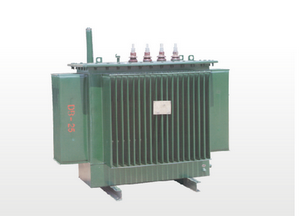

        S11-M、S13-M型全密封油漫式变压器是油箱内部与外界大气完全隔离的变压器。变压器油体积的变化通过波纹的胀缩性作补偿，外界水份和空气无法进入油箱，从而减缓了绝缘材料的老化速度，产品运行前不需作吊心检查，投入运行后免除维护与保养，极大提高了变压器运行的可靠性和使用寿命。

        产品采用PCCAD软件设计，性能符合IEC60076、GB1094标准。产品外型美观、运行安全。广泛适用于交流50Hz、额定工作电压10kV及以下的电力系统中，作为石油、冶金、化工、纺织、轻工等企业及粉尘较大场所的配电变压器。

>>>  型号含义

>>>  结构特点

        1.铁芯

          铁芯选用高导磁晶粒取向冷轧硅钢片。铁芯为新式铁芯，全斜接缝迭积式铁芯，其铁芯柱为多级阶梯的圆截面，铁轭与铁芯为等截面。

        2.绕组

          绕组采用瓦楞油道，不浸漆工艺，紧缩带绑扎；绕组均为同心式线圈；高压绕组具有对应分接电压要求的抽头，引至分接开关上，开关安装在邮箱上，   且需要切断电源后方可变换分接电压。

        3.安全保护装置

          30～2500kVA变压器装有压力释放阀；根据用户需求可安装具有报警和跳闸端子的气体继电器。

        4.油温测量装置

          变压器均装有玻璃温度计的管座，管座设在邮箱顶部，伸入油内120±10mm；1000～2500kVA变压器装有户外式信号温度计。

        5.变压器油箱

          变压器油箱采用波纹油箱，油箱表面漆膜牢固。波纹散热片不但具有冷却功能，而且具有“呼吸”功能，波纹散热片的弹性可以补偿因温度升降而引起的   变压器油体积的变化。波纹油箱具有体积小、散热好、外形美观等优点。

        6.变压器油不与空气接触，保证变压器油不需要任何处理可连续使用20年。

>>>  使用环境和条件

        1.安装高度：海拔高度不超过1000m；

        2. 环境温度：-40℃ ～+40℃；

        3.最高月平均相对湿度：90%（20℃）；

        4.安装地点：安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所，户内或户外。

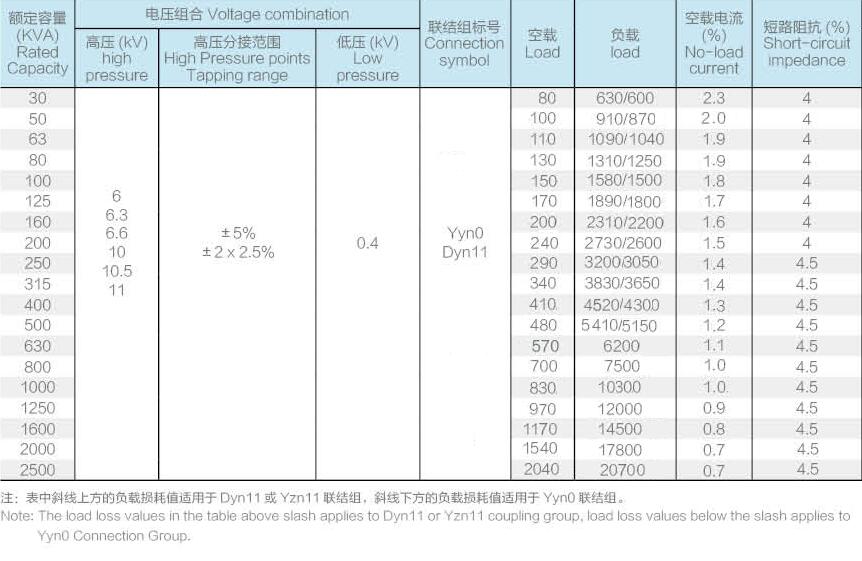

>>>   S11-M型三相双绕组无励磁调压配电变压器技术参数

 >>>   S13-M型三相双绕组无励磁调压配电变压器技术参数
