>>>   产品概述

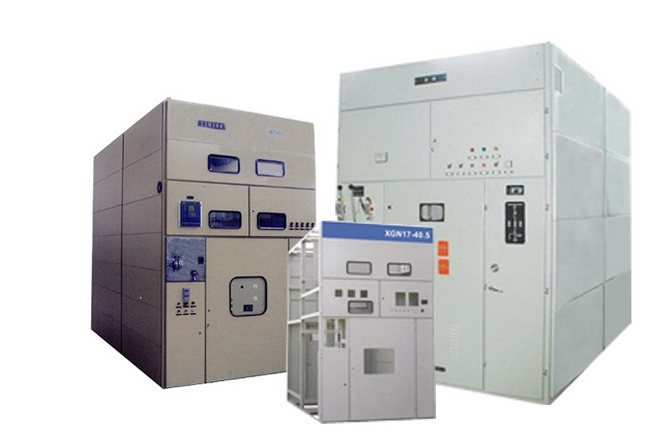

XGN17－40. 5箱型固定式交流金属封闭开关设备是根据GB3906《3.6～40.5kV交流金属封闭开关设备》进行设计。其外壳符合GB4208规定的IP2X防护等级。本开关设备系”相交流50Hz单母线及单母线带旁路系统的户内成套装置，作为接受和分配35kV的网络电能之用。

 高压柜所装配的一次元件包括真空断路器、六氟化硫断路器、操动机构、电流互感器、隔离开关、电压互感器、熔断器、阻容吸收装置、避雷器、电力变压器等。在本产品的装置条件下，仍满足各自产品的技术性能。

 >>>   结构特点

XGN17－40.5箱型固定式交流金属封闭开关设备为固定式拼装组合结构，其基本骨架均由型钢及钢板弯制件焊接而成，柜体外壳具有IP2X防护等级。

   本开关设备主要由前柜和后柜拼装而成，按不同的用途设置相应的功能单元，柜内带电体间均以空气绝缘为主，各项带电体之间及相对地之间的绝缘距离不小于300mm，前柜设置了主母线及母线隔离开关室、断路器室、继电器室等，主母线及母线隔离开关室在该柜上方，断路器室设置在该柜下方，该室还设置有电流互感器，两室间有绝缘板隔开，通过母线套管相连。继电器设置在该柜正前面的中部，小母线端子共15节，并设有二线电缆通道，端子室设在左下小门内，可安装JH10型端子80以上，该室下方还设置有M12的接地螺栓供辅助回路接地之用，右小门为维修通道。端子室上方为操作面板，可装设辅助开关。后柜用螺栓与前柜相连，该柜根据需要可设置旁路母线及隔离开关、架空进出线也由该柜通过，设置旁路母线时，架空进出线未达到安全高度，需增设小附柜或遮拦网。不设置旁母时，架空进出线可以从后柜顶部通过。该柜还可安装电压互感器或避雷器，联络母线和电缆出线安装在此柜。后门用螺栓固定，若带电显示器提示没电，可打开后门，主母线室与后柜用隔板隔开。

>>> 使用条件

   a）海拔高度不超过1000m；

    b）周围介质温度不高于＋40℃，不低于－15℃；日平均气温不高于+35℃；

    c）相对湿度不超过85％（＋25℃时）；

    d）没有导电尘埃及足以腐蚀金属和破坏绝缘的气体场所；

    e）没有爆炸危险的场所；

    h）没有剧烈震动和颠簸及垂直倾斜不超过5°的场所。

    使用条件与上述不同者，由用户与制造厂协商 技术数据
