>>> 产品概述

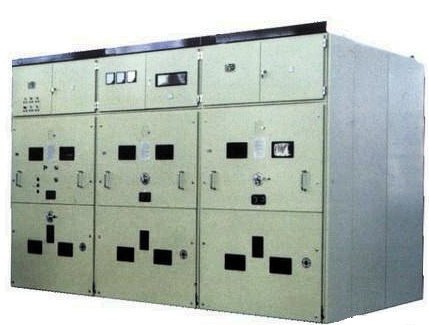

KYN10－40.5型户内交流金属封闭开关设备，是消化、吸收国内外先进技术、根据国内特点、自行设计研制的新一代开关设备。技术性能达到IEC298 《交流金属封闭开关设备和控制设备》和GB3906 《3－35kV交流金属封闭开关设备》标准，具有体积小、外形美观、尺寸精度高、开断短路电流大、安装方便、检修周期长、操作维护方便、使用安全可靠等众多优点。
KYN10－40.5型户内交流金属封闭开关设备，系三相交流50Hz户内装置的金属铠装式手车柜，适用于发电厂、变电所等系统额定电压35kV的单母线及单母线分断的电力系统中，作控制、接受和分配电能之用。
>>> 结构特点
KYN10－40.5Z铠装移开式交流金属封闭开关柜是消化、吸收国内外先进技术，根据国内特点，开发研制的新一代开关设备，是一种非常成熟的产品。该开关柜属金属封闭式结构，整个结构分为柜体与手车两部分。开关柜外壳防护等级可达IP4X。
断路器手车采用落地式结构，根据用户要求，既可以配置真空断路器，如：ZN23、 ZN12、3AH（SIEMENS）等型号，也可以配置六氟化硫断路器，如：LN2、FP系列（ALSTOM）等型号。
开关柜的外壳及隔板采用冷轧钢板经CNC机床冲剪，折弯焊接而成，该开关柜能保证尺寸上的统一性及具有高的机械强度，开关柜的门板面漆采用静电喷涂，表面能抗冲击，耐腐蚀，外形美观。
手车框架由冷轧钢板经弯曲及焊接而制成。根据用途，该柜可配置断路器手车、电压互感器手车、电流互感器手车、隔离手车等。各类手车的高度和深度均统一，相同规格的手车能互换。断路器手车在柜内有“工作”、“试验／隔离”位置。每一位置均有定位闭锁装置，保证手车处于特定位置时才允许进行操作。
一次回路中的静触头和手车上的动触头之间的导电连接装置既可采用梅花触头或鸭嘴触头结构。当手车摇入或摇出时，触头系统分离自如，手车操作方便。
>>> 正常使用条件
a）安装地点：户内
b）海拔高度：不超过1000m
C）环境温度：上限＋40℃，下限－15℃，日平均气温不高于+35℃
d）相对湿度：日平均值不大于95%（25 ℃），月平均值不大于90%（25℃）
e）周围空气应不受腐蚀性或可燃性气体、水蒸气等明显的污染
f）地震烈度：不超过8度
g）无经常性的剧烈振动
如产品使用条件超出以上规定，由用户与制造厂协商确定。
>>> 技术参数
|
项 目
|
单 位
|
数 值
|
|
额定电压
|
kV
|
40.5
|
|
额定频率
|
Hz
|
50
|
|
额定电流
|
A
|
1250、1600、2000
|
|
额定短时耐受电流(4s)
|
kA
|
25
|
31.5
|
|
额定短路关合电流(峰值)
|
63
|
80
|
|
额定短路开断电流
|
25
|
31.5
|
|
额定峰值耐受电流
|
63
|
80
|
|
额定
|
1min工频耐压(有效值)
|
kV
|
95
|
|
绝缘
|
雷电冲击耐压(峰值)
|
185
|
|
水平
|
隔离断口1min工频耐压(有效值)
|
118
|
|
|
隔离断口雷电冲击耐压(峰值)
|
215
|
|
配用断路器
|
|
ZN23－40.5型真空断路器
|
|
配操动机构CT19BN、
|
|
LN2－40.5型六氟化硫断路器
|
|
FP型六氟化硫断路器（阿尔斯通）
|
|
ZN12－40.5型真空断路器
|
|
3AH 系列真空断路器（西门子）
|
|
VD4系列真空断路器（ABB）
|
|
柜体外形尺寸 （ 宽×深×高）
|
mm×mm×mm
|
1400×2195×2625
|
|
柜体防护等级
|
|
IP3X
|
