>>>   产品概述

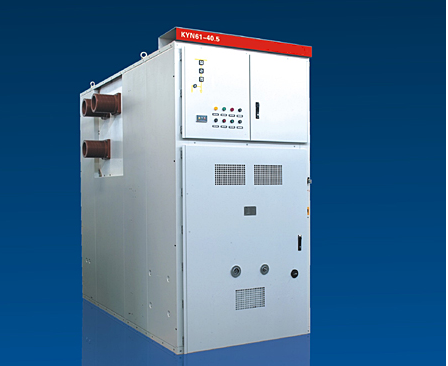

    KYN61－40.5型铠装移开式金属封闭开关设备（以下简称开关柜）适用于三相交流50Hz、40.5kV单母线及单母线分段电力系统，主要应用于发电厂、变电所及工矿企业、高层建筑的变配电中作为接受和分配电能之用，并对电路实行控制、保护和监测，满足IEC60298、GB3906．、DL404等标准的要求，并具备完善的“五防”功能。

  KYN61－40.5型铠装移开式金属封闭开关设备配移开式ZN85－40.5 （3AV3）型真空断路器或SF型、 FP系列六氟化硫断路器。

>>>   结构特点

 KYN61－40.5型金属封闭开关设备主要由柜体和断路器手车等两大部分组成。柜体分为断路室（也称手车室）、母线室、电缆室和继电器仪表室等四个单独隔室。外壳防护等级为IP4X，断路器门打开时防护等级为IP2X。断路器手车由断路器和推进机构两部分构成。并具有电缆进出线、架空进出线、联络、计量、隔离及其它功能方案。

1、 柜体

  柜体是选用优质敷铝锌板经过数控钣金设备加工折弯成形，通过高强度螺栓、螺母（8.8级）或拉铆螺母组装而成。柜体各构件采用喷塑或表面镀锌工艺，这样使柜体不仅具有很高的精度。而且与同类设备相比具有重量轻、机械强度高．外形美观的特点。同时由于采用了组装式结构使零部件通用性强，加工周期短。生产占地面积小。可以根据订货情况便捷地组织生产。

2、手车

2.1  手车骨架由优质钢板折弯焊接而成，根据用途手车可分为断路器手车、隔离手车．电压互感器手车和避雷器手车等，同规格手车可以互换，手车为落地式结构。

2.2  手车推进机构由丝杠螺母、超越离合器和联锁机构等组成。丝杠螺母推进机构可轻便地操作使手车在试验位置和工作位置之间移动，借助丝杠螺母自锁性可使手车可靠地锁定在工作位置，而防止因电动力作用引起手车窜动引发事故。超越离合器在手车移动退至试验位置和进至工作位置到位时起作用，使操作轴与丝杠自动脱离而空转．可防止超限操作损坏推进机构。

3、隔室

  KYN61－40.5型金属封闭开关设备设有独立的隔室，即为断路器室、母线室．电缆室和继电器仪表室。而且断路器室、母线室和电缆室都设有泄压通道。

>>>  使用条件

  a）海拔高度：不超过1000m；

  b）环境温度：上限为＋40℃；下限为－15℃，日平均气温不高于+35℃；

  c）相对湿度：日平均值不大于95％，月平均值不大于90％；

  d）地震烈度：不超过8度：
