>>> 产品概述

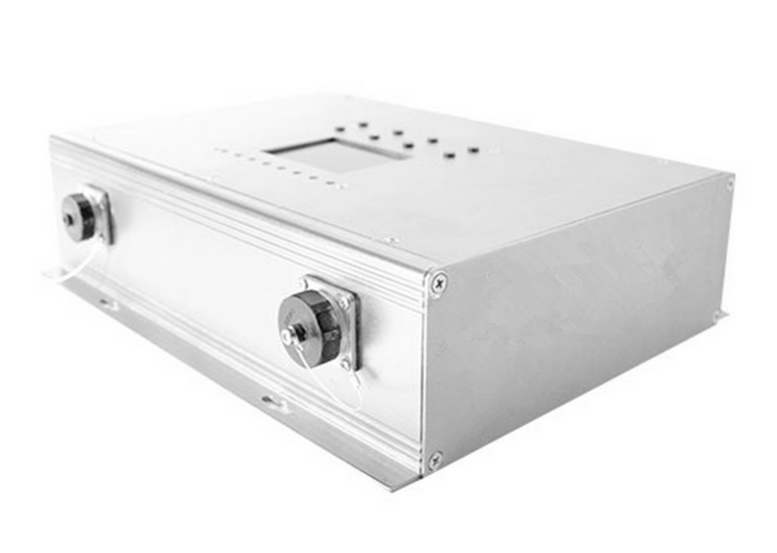

自动调压调容变压器是国家电网推广的新技术成果，JYMT-2自动调压调容变压器自动管理终端是调压调容变压器的控制核心。该终端以高性能ARM CortexTM-M4系列MCU为核心，实现手动/自动调压调容控制、电能计量、通讯和数据监控和保护等功能，还可配合后台系统组网以实现四遥功能，以达到最大限度的节能降耗、提高电网质量的目的。
>>> 产品特点
1.核心处理器采用ARM CortexTM-M4的高性能MCU，可以轻松完成有载调压、调容开关控制、变压器工作状态数据测量、采集、分析、存储、通讯和闭锁等功能。
2.具有极其强大通讯功能，提供包括以太网、GSM、GPRS、RS485、RS232、WIFI和USB等一系列通信能力，满足客户的任何通信需求。
3.各种硬件端口具有非常高的隔离等级和保护能力，满足高强度的电磁抗干扰能力，在高噪声大干扰的复杂环境里可靠完成高速采集、运算和通讯等任务。
4.具有高可靠性的有载调压、调容开关的控制能力，驱动能力强，充电迅速。
5.电源适应能力极强，在三相/两相/单相供电时，电压波动达±20%情况下仍然能可靠工作、驱动有载调压、调容开关正常切换。
6.具备海量事件记录能力，能够以日志的形式，记录运行过程中的所有参数，并且可查询追溯。记录条数不少于200万条，如果以每天100条记录算，可以存储40年以上的数据。
>>> 产品功能和性能指标
1. 使用环境
（1）环境温度：-30～+65℃，24小时内平均温度不超过+35℃
（2）相对湿度：不超过95%RH
（3）大气压力：86～106kPa
（4）使用地点不允许有爆炸危险的介质，周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有较严重的霉菌存在。
2. 工作电源
使用交流三相四线供电，在断一相或两相电压的条件下，仍能正常工作和通信。
（1）额定电压：AC 220V ，允许偏差±20 %
（2）额定频率：50Hz
3. 电能参数
采集低压侧电能信号，电压信号为工作电源，电流信号为互感器二次侧电流。
（1）电压量程：300V AC
（2）电流量程：5A AC
（3）测量误差：≤0.2%
4. 技术指标
（1）事件顺序记录分辨率≤2ms
（2）模数转换分辨率≥14bit
（3）调压、调容控制操作正确率≥99.99%
（4）遥控命令输出正确率≥99.99%
5. 监测功能
（1）具有实时数据采集和处理功能，包括监测有载调压调容变压器低压侧三相电压、 三相电流、三相有功功率、三相无功功率、功率因数等；
（2）具有实时监测有载调压调容开关高低档位位置、开关投切状态等；
（3） 采集的信息内容符合 DL/T 698.1 中的规定。
6. 调压调容控制功能
（1）具备手动控制与自动控制两种调压调容方式，并互为闭锁；
（2）具有在停机重新供电后自动控制切换到大容量运行方式功能；
（3）具有远程控制功能。
7. 运行数据和事件记录功能
（1）记录调压调容次数及运行累计时间，记录高容、低容调容次数以及高、低容累计运行时间；
（2）记录调压时刻的电压值和时间，调容时刻的电流值、高容和低容调容时间，每日整点时刻的三相电流值、电压值、有功功率、无功功率、功率因数以及调容开关位置状态、闭锁信息、装置告警信息、装置重启信息、手动控制、自动控制、远程控制状态切换等。
8. 参数整定功能
（1）具有高档位、低档位投切的门限设定和动作时间整定的功能，电压门限设定控制范围为±5%；
（2）具有 CT 变比、通信参数及通信地址设定功能，CT 可与其它测量 CT 共用；
（3）具有时钟设定、调压调容次数清除、累计时间清除和恢复出厂设定功能。
9. 运行状态指示功能
具有对控制器的各种控制方式、告警、闭锁、运行等状态进行指示的功能。
10. 闭锁告警功能
（1）管理终端内部发生故障时，闭锁输出回路并将告警灯点亮；
（2）超出每日设定调容次数后，闭锁输出回路并使调容开关保持在高容位置。
>>> 技术性能参数表
|
1
|
工作电压
|
V
|
AC：220±20%
|
|
2
|
电源功耗（静态）
|
VA
|
≤10
|
|
3
|
电流、电压测量精度
|
%
|
0.2
|
|
4
|
有功、无功测量精度
|
%
|
1
|
|
5
|
频率测量误差
|
等级
|
±0.1
|
|
6
|
工频耐受电压
|
kV
|
2
|
|
7
|
冲击耐受电压
|
kV
|
5
|
|
8
|
外壳防护等级
|
|
IP51
|
|
9
|
环境运行温度
|
℃
|
-30℃~+65℃
|
|
10
|
贮存温度
|
℃
|
-40℃~+85℃
|
|
11
|
事件顺序记录分辨率
|
ms
|
≤2
|
|
12
|
模数转换分辨率
|
bit
|
≥14
|
|
13
|
自动调压调容控制正确率
|
%
|
≥99.99
|
|
14
|
遥控命令输出正确率
|
%
|
≥99.99
|
|
15
|
事件记录
|
条
|
≥200万
|
|
16
|
接口
|
|
RS232/RS485/USB数据接口
短信/GPRS/WIFI/
|
|
17
|
缺相运行
|
相
|
可任意缺两相运行
|
|
18
|
射频电磁场辐射抗扰度
|
等级
|
场强10V/m
|
|
19
|
静电放电抗扰度
|
等级
|
4
|
|
20
|
射频场感应传导骚扰抗扰度
|
等级
|
骚扰电平10V
|
|
21
|
电快速瞬变脉冲群抗扰度
|
等级
|
A
|
|
22
|
脉冲群抗扰度
|
等级
|
3
|
|
23
|
浪涌抗扰度
|
等级
|
4
|
|
24
|
工频抗扰度
|
等级
|
A
|
|
25
|
工频磁场抗扰度
|
等级
|
5
|
|
26
|
脉冲磁场抗扰度
|
等级
|
5
|
|
27
|
抗阻尼振荡磁场抗扰度
|
等级
|
5
|
|
28
|
电压暂降、短时中断
|
等级
|
1) 电压暂降
a)暂降至0%UT持续时间100ms
b) 暂降至40%UT持续时间200ms
C)暂降至70%UT持续时间500ms
2) 短时中断
中断至0%UT持续时间5s
|
